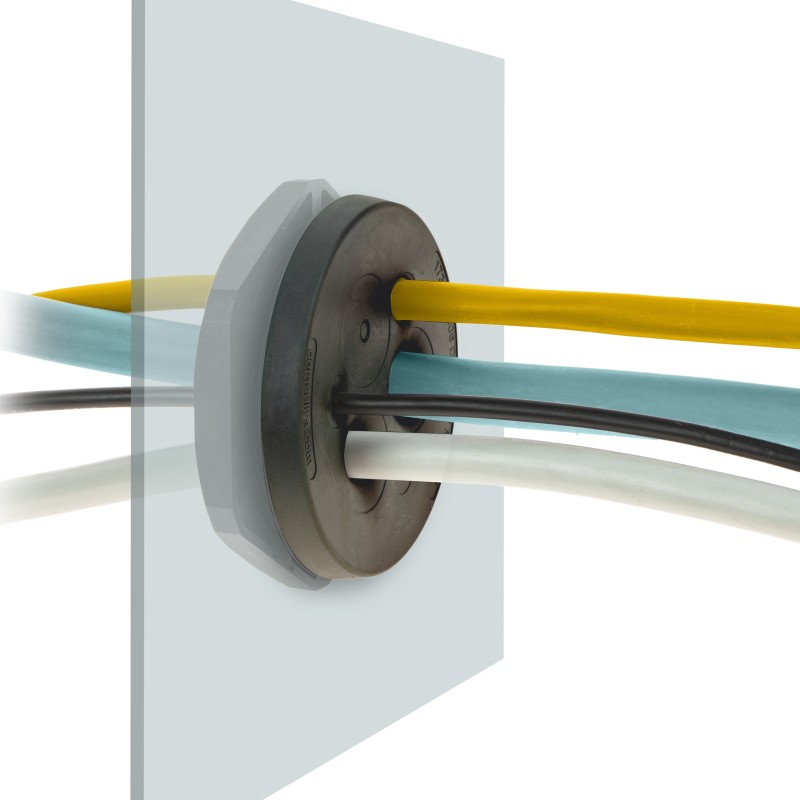

Przepusty kablowe serii DES PDM M są stosowane w celu zaoszczędzenia miejsca i czasu jako alternatywa dla dławików kablowych. Wykorzystują one otwory metryczne w szafach lub maszynach, a blokada nakrętki gwarantuje mocne odciążenie i najwyższą ochronę przed wodą i pyłem.
WŁAŚCIWOŚCI
• Zastosowanie w przypadku dużej liczby kabli bez złączy
• Duża odporność na naprężenia dzięki podwójnej membranie
• Wysoki stopień ochrony IP66-68 Nema 4X*
• Wersja ATEX na życzenie (Grupa 7)
| Model | Kod | Ilość kabli |
Ø Kabla min / max [mm] |
M x 1,5 |
Wymiary | Opak. [szt.] |
|
| Ø P [mm] |
H [mm] |
||||||
| DES PDM M20/2B |
1732033002 | 2 | 2 / 5,5 | M20 | 36 | 7 | 10 |
| DES PDM M20/3B |
1732033003 | 3 | 2/ 5 | ||||
| DES PDM M20/4B |
1732033004 | 4 | 2 / 4,5 | ||||
| DES PDM M25/4B |
1732033504 | 3 1 |
2,6 / 6,5 5,5 / 12,5 |
M25 | 41 | 7 | |
| DES PDM M25/6B |
1732033507 | 6 | 2,2 / 5 | ||||
| DES PDM M32/4B |
1732034205 | 3 1 |
2,6 / 6,5 5,5 / 12,5 |
M32 | 46 | 7 | |
| DES PDM M32 46 7 M32/4-2B |
1732034252 | 4 | 3,5 / 8,8 | ||||
| DES PDM M32/7B |
1732034208 | 7 | 2,6 / 6,5 | ||||
| DES PDM M40/8B |
1732035009 | 4 4 |
2,6 / 6,5 4 / 10,2 |
M40 | 54 | 7 | |
| DES PDM M40/12B |
1732034013 | 12 | 2 / 6 | ||||
| DES PDM M50/8B |
1732036009 | 5 3 |
4,6 / 10,2 6,8 / 12,5 |
M50 | 64 | 8,5 | |
| DES PDM M50/10B |
1732036011 | 7 2 1 |
2,8 / 6,5 4,6 / 10,2 14,5 / 22 |
||||
| DES PDM M50/12B |
1732036013 | 4 8 |
2,8 / 6,5 4,6 / 10,2 |
||||
| DES PDM M50/19B |
1732036020 | 19 | 2,8 / 6,5 | ||||
| DES PDM M63/6B |
1732037307 | 3 3 |
4,6 / 10,2 10,9 / 20 |
M63 | 77 | 8,5 | |
| DES PDM M63/9B |
1732037310 | 1 3 4 1 |
2,6 / 6 4,6 / 10,2 8,6 / 16,2 10,9 / 20 |
||||
| DES PDM M63/13B |
1732037314 | 4 4 5 |
2,8 / 6 4,6 / 10,2 9, 5 / 16,2 |
||||
| DES PDM M63/14B |
1732037315 | 14 | 5 / 10 | ||||
| DES PDM M63/35B |
1732037336 | 35 | 2,6 / 5,5 | ||||
