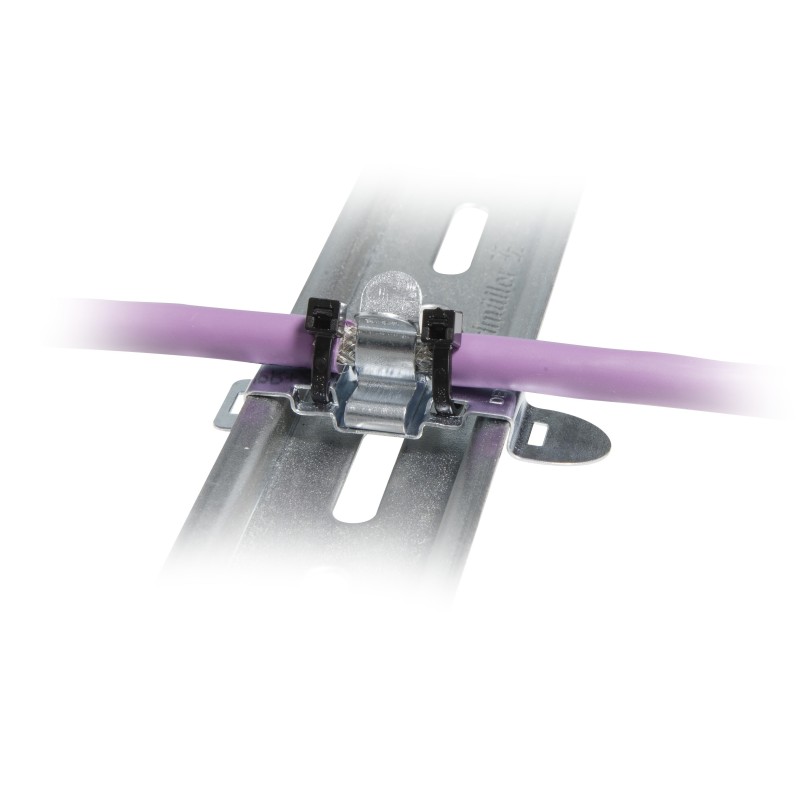

Zaciski MSD2 umożliwiają łatwe i skuteczne uziemienie ekranu kabla. Zabezpieczają one funkcja odciążania kabla, mocując go za pomocą jednej lub dwóch opasek kablowych. Funkcja odciążania jest zgodna z normą EN62444. Zaciski MSD2 mogą być używane na szynach DIN TS35.
WŁAŚCIWOŚCI
• Dla kabli o średnicach od 1,5 do 22 mm
• Montaż zatrzaskowy, bez użycia narzędzi
• Podwójne zabezpieczenie opaską kablową
• Możliwość uzyskania funkcji uziemienia ekranu i odciążenia za pomocą jednego urządzenia
• Idealne przyleganie do ekranu kabla
• Stały nacisk na osłonę kabla bez konieczności przeprowadzania testów i kontroli
| Model | Kod | Zakres [mm] |
Wymiary [mm] | Opak. [szt.] |
|||
| L | B | H | S | ||||
| MSD2 1.5-3 | 1734021010 | 1,5 – 3 | 14 | 11 | 15 | 8 | 50 |
| MSD2 3-6 | 1734021020 | 3 – 6 | 14 | 11 | 17,5 | 8 | |
| MSD2 7-9 | 1734021030 | 7 – 9 | 14 | 11 | 20 | 8 | |
| MSD2 9-12 | 1734021040 | 9 – 12 | 14 | 12 | 23 | 8 | |
| MSD2 11-17 | 1734021050 | 11 – 7 | 14 | 13,5 | 29 | 8 | |
| MSD2 18-22 | 1734021060 | 18 – 22 | 14 | 22 | 38 | 8 | |
| MSD2L 3-9 | 1734021080 | 3 – 9 | 14 | 16,5 | 22 | 8 | |
| MSD2L 3-12 | 1734021081 | 3 – 12 | 14 | 16,5 | 22 | 8 | |
| MSD2L 10-19 | 1734021090 | 10 – 19 | 14 | 19,5 | 28,5 | 8 | |
