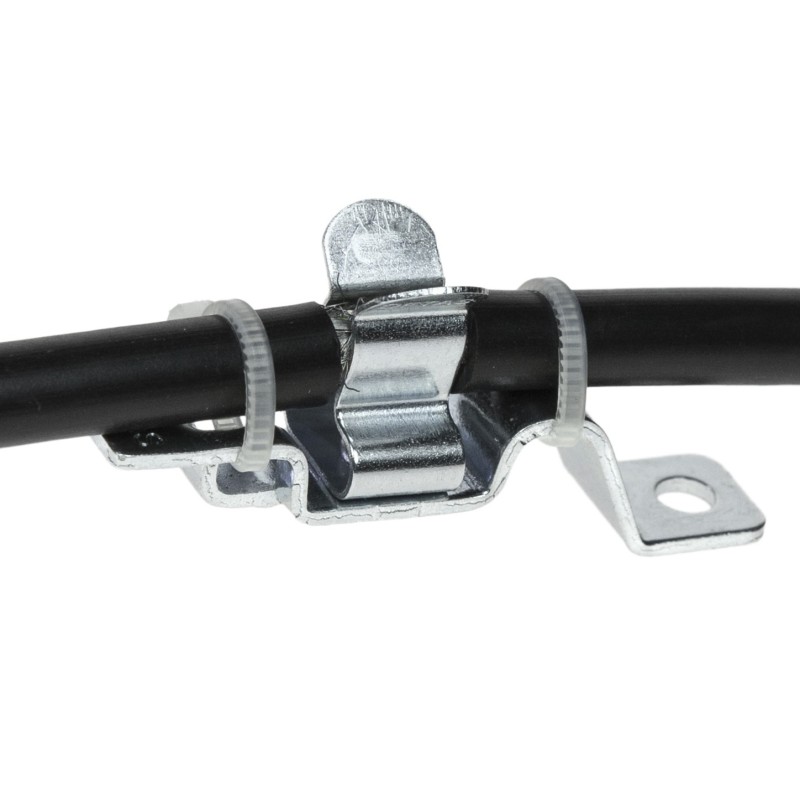

Zaciski MSA umożliwiają łatwe i skuteczne uziemienie ekranu kabla. Zabezpieczają kabel przed jego przemieszczaniem się, mocując go za pomocą jednej lub dwóch opasek kablowych. Zacisk ekranujący można zamocować za pomocą śruby M4 lub M5. Funkcja odciążania jest zgodna z noirmą EN 62444 poprzez zamocowanie kabla jedną lub dwiema opaskami kablowymi.
WŁAŚCIWOŚCI
• Dla kabli o średnicach od 1,5 do 30 mm
• Uziemienie ekranu i odciążenie w tym samym urządzeniu
• Podwójne zabezpieczenie opaską kablową
• Wprowadzanie kabli bez użycia narzędzi
• Stały nacisk na osłone kabla bez konieczności przeprowadzania testów i kontroli
• Z otworem pod śrubę M4 lub M5
| Model | Kod | Zakres zaciskania [mm] |
Otwór pod śrubę |
Grubość | Wymiary [mm] | Opak [szt.] |
||
| B | H | S | ||||||
| MSA 1.5-3 |
1734030010 1734030011 |
1,5 – 3 | M4 M5 |
0,5 1,2 |
11 | 17 | 8 | 50 |
| MSA 3-6 |
1734030020 1734030021 |
3 – 6 | M4 M5 |
0,5 1,2 |
11 | 20 | 8 | |
| MSA 7-9 |
1734030030 1734030031 |
7 – 9 | M4 M5 |
1,2 1,2 |
11 | 25 | 8 | |
| MSA 9-12 |
1734030040 1734030041 |
9 – 12 | M4 M5 |
1,2 1,2 |
13,5 | 34 | 8 | |
| MSA 11-17 |
1734030050 1734030052 1734030051 |
11 – 17 | M4 M4 M5 |
0,5 1,2 1,2 |
12 | 31 | 8 | |
| MSA 18-22 |
1734030060 1734030061 |
18 – 22 | M4 M5 |
1,2 1,2 |
22 | 43 | 8 | |
| MSA 22-30 |
1734030070 1734030071 |
22 – 30 | M4 M5 |
1,2 1,2 |
22,5 | 50 | 12 | |
| MSAL 3-9 |
1734030080 1734030081 |
3 – 9 | M4 M5 |
1,2 1,2 |
16,5 | 27 | 8 | |
| MSAL 10-19 |
1734030090 1734030091 |
10 – 19 | M4 M5 |
1,2 1,2 |
19,5 | 30,5 | 8 | |
